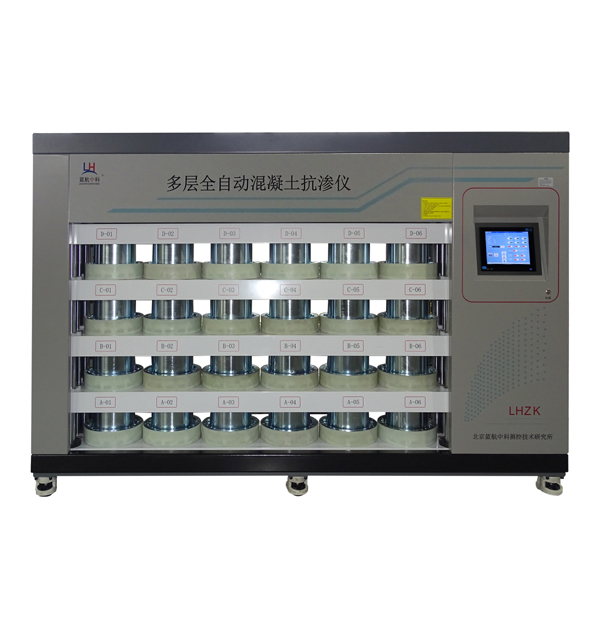

Testeur d’imperméabilité en béton d’étanchéité automatique
I. Introduction du produit
Cet testeur d’imperméabilité en béton d’étanchéité automatique de l’instrument adopte des puces importées pures, le système d’exploitation Win7 et est centré sur un ordinateur avec un système de contrôle de haute précision de circuit intégré. Les logiciels et le matériel adoptent plusieurs mesures anti-interférence, et les paramètres de travail sur site sont stockés en temps réel. Il présente une précision de contrôle élevée, aucune perte de données lors de la défaillance de puissance et une forte fiabilité. Il réalise les caractéristiques de la systématisation, de l’inTéléphoneligence, de l’automatisation et de l’humanisation de l’équipement, et mène de manière approfondie des produits similaires sur le marché. Il est conforme aux exigences des normes Téléphoneles que GB / T50081-2008 (standard pour les méthodes d’essai de performance à long terme et durabilité du béton ordinaire), JG / T249-2009, T0528-94 et GBJ81-85.
Ii Caractéristiques du produit
Six groupes d’échantillons fonctionnent simultanément à chaque fois (les niveaux sont basés sur la machine hôte), complètement indépendamment les uns des autres. Il y a six pompes à eau indépendantes correspondant à chaque niveau.
2. Le corps de la machine adopte une conception montée arrière avec une étagère avec une transmission rotative liée. Il n’y a pas de colonnes des deux côtés du moule pour les tests, fournissant un grand espace entre les spécimens et le rendant plus pratique pour instTouser et retirer les spécimens. Il convient aux clients dans des environnements de laboratoire à la fois grands et petits.
3. Les tests de moisissure adoptent la dernière technologie de soudage en acier en acier sans couture. L’apparition a subi un traitement thermique et une galvanisation, qui est non seulement esthétiquement agréable mais aussi fortement résistante à la corrosion. Il n’aura pas endommager la machine elle-même en raison de l’humidité, la rendant plus sûre et plus durable.
4. Les airbags sont en caoutchouc néoprène de haute qualité importés par le casting de la matrice. Le caoutchouc néoprène contient plus de 95% de caoutchouc naturel pur. L’épaisseur du caoutchouc atteint 6 millimètres, offrant une meilleure résistance à la pression et une résistance à l’usure. La pression de l’air est générée par une pompe précise à haute pression, qui est supérieure à la pression de l’eau, la rendant plus sûre et plus fiable.
5. Sécurité utilisée: la bielle pneumatique est verrouillée mécaniquement. En cas de panne de puissance lors des tests de moisissure, il s’arrêtera automatiquement à la position actuelle et ne baissera pas, assurant une fonction de protection sûre et fiable.
6. En utilisant des manchons en caoutchouc scellés individuels pour une alimentation séparée au gaz et en eau, 36 blocs d’essai peuvent être fabriqués sur 6 couches, ce qui améliore l’efficacité, réduit les coûts et économise de l’espace.
7. Les roues de charge industrielle universelles de type GD120F sont adoptées, qui sont durables, lisses et pratiques pour le mouvement.
Iii. Paramètres techniques du produit
1.Contrôle et mode de travail: L’ensemble du processus est entièrement des tests automatiques, pas besoin d’appliquer des matériaux d’étanchéité. Il dispose d’un scellage automatique, d’une pressurisation automatique, d’une pression constante automatique, d’une détection automatique des fuites, d’une surveillance automatique et d’un enregistrement du temps pour les rapports, etc. Il répond aux exigences de connexion réseau au stade ultérieur.
2. Mode d’exploitation: ordinateur industriel avec système d’exploitation Windows 7, utilisé par un écran tactile chinois (avec un logiciel de mesure et de contrôle intégré)
3. Numéro de spécimens qui peuvent être testés en même temps: 36
4. Les dimensions géométriques du moule d’essai (également connu sous le nom de moule principal): diamètre d’ouverture supérieur φ175 mm, diamètre d’ouverture inférieur φ185 mm, hauteur 150 mm.
5. Plage de mesure: 0 – 2 MPa
6. Erreur relative de l’indication de la machine de test: ± 1%
7. Répupabilité Erreur relative de l’indication de la machine de test: 1%
8. Erreur relative de retour à zéro: 0,5%
9. Minimum Affichage Précision de la pression de l’eau: 0,001 MPa
10. Différence de démarrage de stabilisation de la tension de l’équipement (méthode de hauteur de perméation): ± 0,025 MPa
11. Différence de démarrage de stabilisation de la tension de l’équipement (méthode de pressurisation étape par étape): ± 0,005 MPa
12.La hauteur du placement d’échantillon le plus haut: 1,65 mètres
13.La hauteur du placement de l’échantillon de couche inférieure: 0,30 mètre
14. Dimensions: 2641 * 811 * 2258 mm
15. Zone: environ 2,14 mètres carrés
16. Poids net: 1,9 tonnes
17. Conditions d’instTousation: Peut passer par une porte régulière, une connexion plug-and-pull, une alimentation domestique.
Iv. Instructions de fonctionnement:
Sélectionnez le calque sur lequel vous devez fonctionner, cliquez sur la lettre de ce calque, entrez le mot de passe [1], cliquez sur [Confirmer], puis vous entrerez la page d’opération.
2. Déverrouillez le [serrure de sécurité], cliquez sur [Rise], et après s’arrêter, placez la pièce d’essai à l’intérieur.
3. Cliquez sur [Échappement], puis cliquez sur [vide] pour effectuer l’opération d’aspirateur. Après 3 à 4 secondes, éteignez [échappement], puis éteignez [l’aspirateur].
4. Cliquez sur [Descendre], attendez jusqu’à ce qu’il s’arrête, puis éteignez le [serrure de sécurité].
5. Cliquez sur «Démarrer», l’appareil commence à fonctionner et le test commence.
6. Cliquez sur [retour] pour revenir à la page principale.
7. Lorsque trois échantillons fuient dans la couche fonctionnant, il indique que la couleur des échantillons est rouge, le test est terminé et que le test de cette couche s’arrête automatiquement.
8. Sélectionnez le plancher terminé du test et entrez en saisissant le mot de passe.
9. répéter [Étape 3]
10. Déverrouillez le [serrure de sécurité], puis cliquez sur [Rise]. Après s’arrêter, retirez la pièce d’essai.
