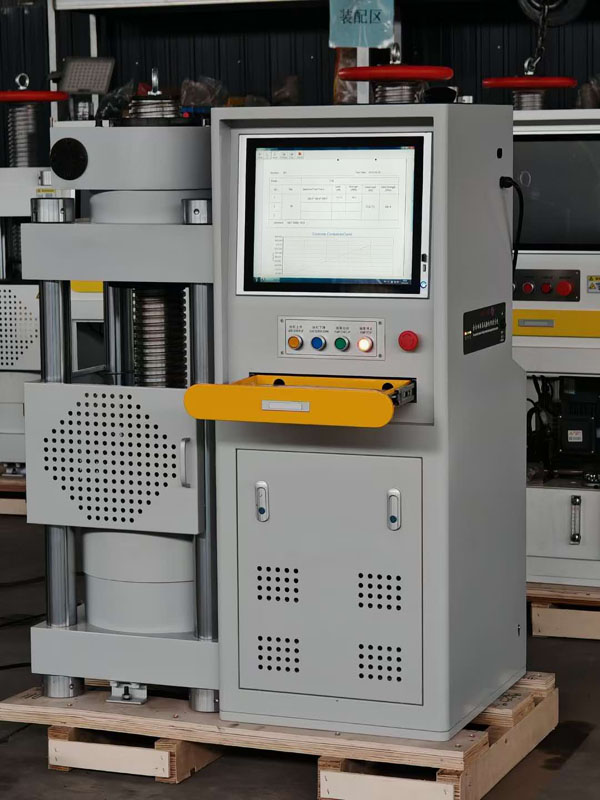

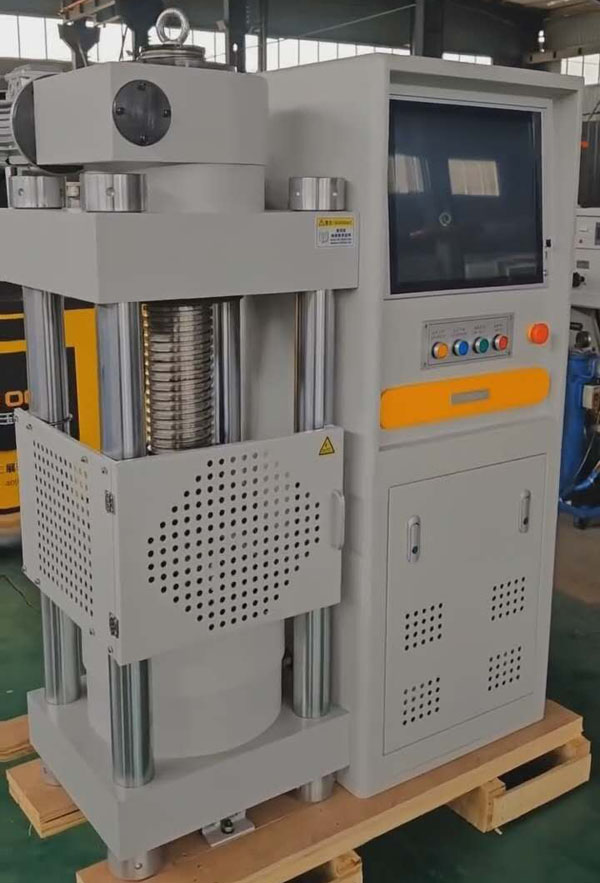

Testers de compression automatique standard pour cube et cylindres en béton
Cette machine d’essai est utilisée pour déterminer la résistance à la compression des matériaux de construction Téléphones que les briques, les pierres et le béton.
Cette machine adopte le lecteur de source d’alimentation hydraulique, la technologie électro-hydraulique des servométiques, l’acquisition et le traitement des données informatiques, et calcule la résistance à la compression pour générer un rapport. Il se compose d’un hôte d’essai, d’une source d’huile (source d’alimentation hydraulique), d’un système de mesure et de contrôle et un instrument de test
Il est composé de quatre parties, qui a l’affichage dynamique de la charge, du temps et de la courbe de test, de la fonction de contrôle rapide et de la fonction de maintenance de force de test maximale. Il s’agit d’un équipement de test et d’essai nécessaire pour la construction, les matériaux de construction, les autoroutes et les ponts et autres unités d’ingénierie.
La machine de test et les accessoires sont conformes à: GB / T2611. GB / T17671、 GB / T16826. GB / T50081 Standard.
Ajuster électriquement l’espace de compression.
Données techniques：
1.Voltage: three-pase,380V /50HZ
2. Force d’essai maximale: 2000kn;
3. Test Machine Niveau: Niveau 1;
4.20mm
5.Diamètre de la piste& Voyage de piston: ￠250 mm * 8 0mm;
6.
7.: 250 × 350mm;
8.Dimensions: 960 × 680 × 1370 mm;
9.Machine Power: 1.5kW (moteur de pompe à huile 1.1kw);
10. 840kg;
Machine de test de matériaux universels：
Les contrôleurs automatiques sont programmés pour suivre les exigences de spécification du test sélectionné pour le contact de l’échantillon, le préchargement, le taux de charge, la détection de rupture, l’acquisition de données et le retour du piston en position domestique. Les variations des taux de charge et des applications sont éliminées, garantissant des résultats précis, rePRODUITibles et documentés qui sont strictement conformes aux méthodes de test ASTM et AASHTO. Les tests automatisés et la documentation des résultats conduisent également à des taux de PRODUITivité plus élevés avec moins d’erreurs.
Les cadres de compression en béton sont conçus pour gérer les exigences quotidiennes de test des cylindres en béton, des poutres, des blocs et des cubes. Les machines de compression de Humboldt s’étendent sur une plage de tests de 30 000 à 500 000 livres. (1112 à 2 224kn). Toutes les cadres de compression sont construites aux États-Unis à des spécifications dépassant les normes actuelles de l’industrie. Ces machines de compression sont connues pour leur polyvalence, leur construction rigide, leur fiabilité et leur conception compacte. Toutes les cadres de charge de Humboldt sont fabriqués avec des éléments côté acier de structure et des têtes de traverse en acier solide, qui comportent une conception unique de construction de boîtes enveloppante. Chaque coin est entièrement soudé sur les coutures à l’intérieur et à l’extérieur de la tête transversale, offrant la stabilité robuste nécessaire pour les résultats des tests précis et rePRODUITibles année après année.
Construit pour durer et par rapport aux nombreuses machines plus légères de concurrents; Vous constaterez que la tête de ces machines est plus épaisse que celle de leurs compétitions. Nos machines de compression ont un piston de diamètre plus grand avec un bouclier de course et de poussière plus long. Ils fournissent une table de plateaux plus épais et plus basse, qui est à travers le durcissement pour dépasser les normes HRC 55, ainsi que les portes de la garde en acier et fragment.
D’autres caractéristiques incluent une conception de cadre qui positionne l’ensemble de cylindre hydraulique sur la tête transversale supérieure, qui applique la force de charge dans une direction vers le bas, éliminant l’accumulation de matériaux étrangers autour de la zone du cylindre pour une durée de vie de phoque plus longue. Un système de plaques à changement rapide permet une commutation rapide et facile des plateaux de test.
Humboldt fabrique plusieurs excellents contrôleurs à utiliser avec nos machines de compression en béton vous permettant de choisir le contrôleur qui correspond le mieux à votre application.
Contrôleurs automatiques
La gamme de contrôleurs de Humboldt comprend le HCM-5080, un contrôleur automatique et le HCM-5070, une version console du HCM-5080. Les HCM-5080 et HCM-5070 utilisent une pompe hydraulique intégrale, qui est automatiquement contrôlée par le contrôleur.
Les contrôleurs de machines de compression HCM-5080 et HCM-5070 de Humboldt incorporent ces tests standard dans leur conception: ASTM C39, C78, C293, C469, C496, C1019, C109 / C109M et EN 12390-3. Choisissez simplement le test que vous souhaitez exécuter lorsque vous configurez votre test et le contrôleur vous guidera à travers la configuration à partir de l’endroit où vous pouvez procéder à votre test.
Contrôleurs manuels
Humboldt propose également le HCM-5090, un indicateur numérique à utiliser avec des machines manuellement opérées. Ce contrôleur dispose de nombreuses fonctionnalités de nos contrôleurs automatiques, sauf qu’il est conçu pour être utilisé avec une pompe manuellement opérée. Le HCM-5090 intègre les mêmes configurations de test standard que les contrôleurs automatiques. Choisissez simplement le test que vous souhaitez exécuter lorsque vous configurez votre test et le contrôleur vous guidera à travers la configuration à partir de l’endroit où vous pouvez procéder à votre test.
Pour l’opération budgétaire, nous proposons également l’indicateur i7, qui est un indicateur de charge numérique facile à utiliser qui affiche simultanément à la fois la charge en direct et le taux de charges pendant un test.
