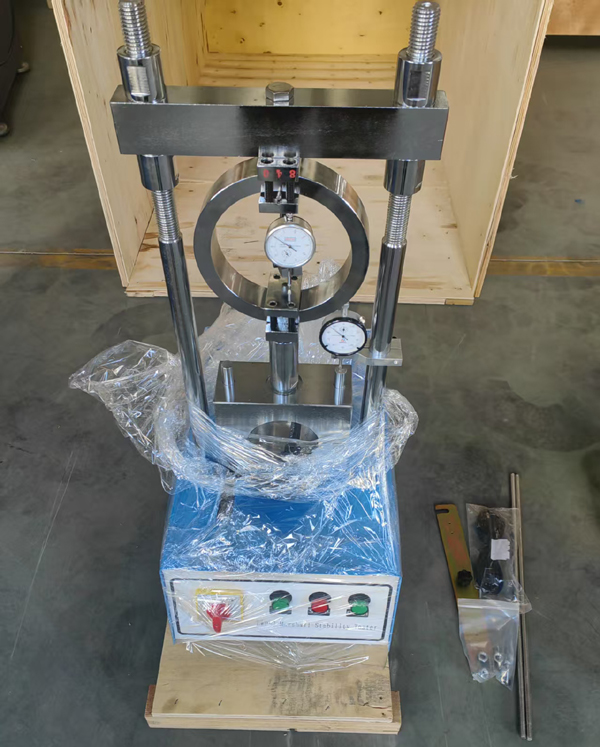

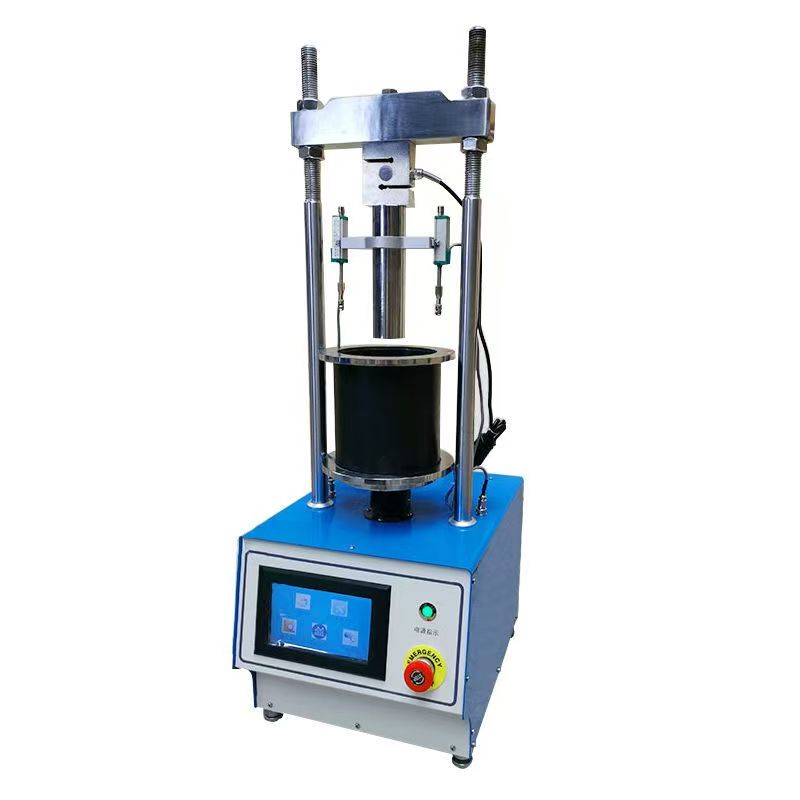

Testeur de rapport de roulement du sol pour le laboratoire CBR

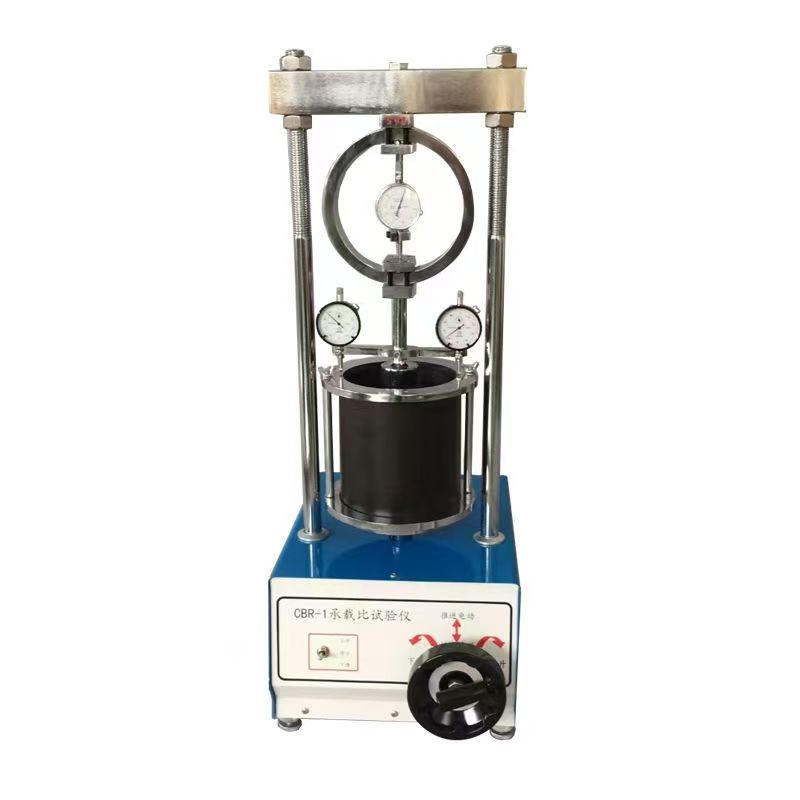

Testeur de rapport de roulement du modèle CBR-I:
Vitesse: 1 mm / min, pression maximale 3 T.
Tie de pénétration: diamètre de la face de fin φ50 mm.
Indicateur de cadran: 0-10 mm 2 pièces.
Assiette multi-puits: deux pièces.
Plaque de chargement: 4 pièces (diamètre extérieur φ150 mm, diamètre intérieur φ52 mm, chacun 1,25 kg).
Tube à essai: diamètre intérieur φ152 mm, hauteur 170 mm; Pad φ151 mm, hauteur 50 mm avec le même tube à essai compacteur en service lourd.
Force Mesury Ring: 1 Set. Tension d’alimentation: 380 V.
Poids net: 73 kg poids brut 86 kg
Dimensions: 57x43x100cm
Conçu pour effectuer une évaluation en laboratoire de la valeur CBR des sous-bases et de la sol de la place des routes et pour la détermination de la résistance des matériaux cohésifs qui ont des tailles de particules maximales inférieures à 19 mm (3/4 ”).
L’UTS-0852 est conçu pour charger le piston de pénétration dans l’échantillon de sol à un rythme constant pour mesurer la charge appliquée et la pénétration du piston à des intervTouses prédéterminés.
La machine est conçue pour être montée sur un banc approprié et comprend un cadre de deux colonnes robuste et compact avec une poutre transversale supérieure réglable. Le cadre a une capacité de 50 kN. La vitesse de test est de 1,27 mm / min. Pour les tests ASTM / EN / AASHTO / BS / NF. Le chargement et le déchargement sont en baisse du panneau avant par les boutons haut / bas. La vitesse de déchargement est atteinte de 5 mm / min pour une réévaluation facile.
La machine d’essai CBR est fournie avec;
Anneau de chargement, 50 kN
Gauge de cadran numérique 25 x 0,01 mm (UTGM-0148) avec Holder (UTS-0853)
Piston de pénétration (UTS-0870)
